Энкодер IHC3808

Форма сигнала: Квадратичный

Выходные сигналы: A, B, Z; (A, /A, B, /B, Z, /Z)

Тип выхода: Open collector NPN, Push-Pull, Line Driver

Частота отклика: 0~100 кГц

Ток потребления: < 120мА

Напряжение питания: 5В DC, 5-12В DC, 12-24В DC

Уровни сигналов: Высокий > 85% Uпит, Низкий < 0,3В

Число импульсов на 1 оборот:100, 120, 125, 150, 180, 200, 240, 250, 300, 360, 400, 500, 600, 720, 800, 900, 960, 1000, 1024, 1200, 1250, 1440, 1500, 1800, 2000, 2048, 2500 (либо по заказу)

Внутренний диаметр: 6мм, 6.35мм, 8мм.

Наружный диаметр: 38мм.

Форма сигнала:

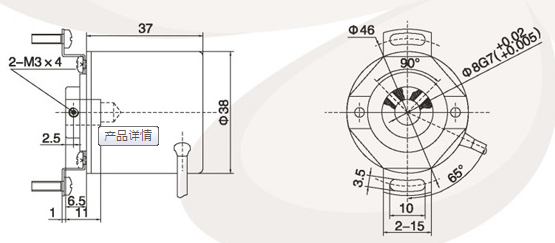

                        Размеры:
